Gereedschapsinstelling met een referentiegereedschap
● Selecteer een referentiegereedschap (bijvoorbeeld gereedschap nr. 1) en snijd handmatig het kopvlak van het werkstuk. Noteer de huidige Z-coördinaat en voer deze in het systeem in (bijvoorbeeld Z0).
● Snijd de buitendiameter van het werkstuk, meet de buitendiameter en noteer vervolgens de huidige X-coördinaat en voer deze in het systeem in (bijvoorbeeld X=diameter).
Gereedschap instellen met een niet-referentiegereedschap:
● Raak na het wisselen van gereedschap handmatig het kopvlak en de buitendiameter aan die door het referentiegereedschap zijn gesneden, noteer de huidige coördinaten en voer deze in het systeem in. Het systeem berekent automatisch de gereedschapscorrectie.
● Houd de spil stabiel tijdens het snijden om te voorkomen dat trillingen de nauwkeurigheid beïnvloeden.
● Gebruik bij het meten van de buitendiameter een micrometer om nauwkeurige gegevens te garanderen.
Coördinaatinstelling Commandomethode

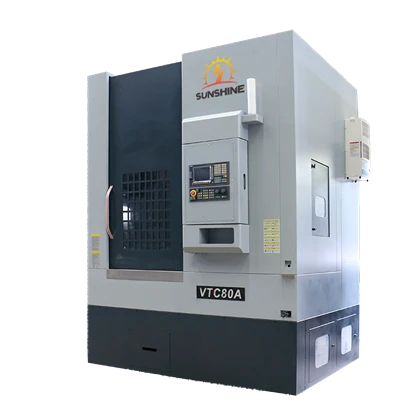

● De verticale CNC-draaibank maakt gebruik van proefsneden of een gereedschapinstelsonde om de offset van de oorsprong van het coördinatensysteem van het werkstuk ten opzichte van de oorsprong van de werktuigmachine te bepalen.
● Voor verticale CNC-draaibanken voert u G54-G59-commando's in het CNC-systeem in om de vooraf ingestelde coördinatensysteemparameters op te roepen.
● Voor batchverwerking op verticale CNC-draaibanken kunt u-meerdere coördinatensystemen vooraf instellen om de herhaalde gereedschapsinsteltijd te verkorten.
● Controleer regelmatig de coördinatensysteemparameters op verticale CNC-draaibanken om offset veroorzaakt door trillingen of botsingen van de machine te voorkomen.
Tool Setter-toepassingsmethode
● Raak het verticale CNC-draaibankgereedschap aan op het positioneringspunt van de gereedschapinzetter; het systeem registreert automatisch de gereedschapspositie.
● De verticale CNC-draaibank berekent de gereedschapscorrectie met behulp van sensoren of software en voert deze in het CNC-systeem in. ● Kalibreer de gereedschapinstelinrichting regelmatig op een verticale CNC-draaibank om er zeker van te zijn dat deze is uitgelijnd met het machinecoördinatensysteem.
● De gereedschapinstelinrichting moet worden geïnstalleerd op een locatie waar trillingen minimaal zijn op de verticale CNC-draaibank om externe interferentie te voorkomen.
Methode voor het instellen van de werkstukoffset
● Open het scherm "Werkstukcorrectie" op het CNC-systeem en voer de gereedschapscorrectie in (X- en Z-richting).
● Voer het programma uit in MDI-modus op de verticale CNC-draaibank om te controleren of de offsets correct zijn.
● Combineer de verticale CNC-draaibank met een proefsnijmethode, pas eerst de offsets grof aan en vervolgens fijn af-om een optimale nauwkeurigheid te bereiken.
● Gebruik de functie "Relatieve coördinaten" om de gereedschapspositie op de verticale CNC-draaibank in realtime te bewaken om overtrading te voorkomen.
